薬液・純水用エアオペレイトバルブ
EA6シリーズ

　　　　　　　　　　　　【型式選定】　※特注品も作成致します。特別仕様の場合はお問合わせください。

EA6①-②③-ＴＦ-④-⑤　（例：　EA62-8BF-TF-0-E）

①動作 ③接続継手
2  NC (ﾉｰﾏﾙｸﾛｰｽﾞ) F  ﾌﾛｳｴﾙ社 20ｼﾘｰｽﾞ
6  NO (ﾉｰﾏﾙｵｰﾌﾟﾝ) R  ﾌﾛｳｴﾙ社 60ｼﾘｰｽﾞ
②接続チューブサイズ ④機能
25A  25mm×22mm 0  ON/OFF
8B  1"×7/8" 1  流量調整
2  節水機構
3  流量調整 + 節水機構

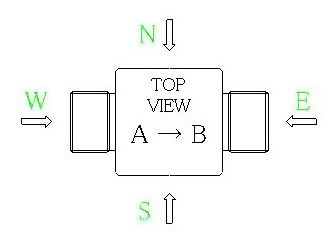

⑤操作ポート方向
　

　　　　　　　　　　　　　　　　

                                 　　【仕様】　※全てのデータは弊社独自の実験データに基づいています。

　　　　　　　　        ※実験の使用条件（流体、配管、継手等）によって変動致します。参考値としてください。

　 25A 8B
 使用流体 薬液・純水
 流体温度 10～100℃
 バルブ耐圧 1.0MPa（水圧）
 流体圧力(単動) Ａ→Ｂ 0～0.3MPa
 流体圧力(単動) Ｂ→Ａ 0～0.1MPa
 流体圧力(複動) Ａ→Ｂ 0～0.5MPa
 流体圧力(複動) Ｂ→Ａ 0～0.5MPa
 弁座漏れ 0cm3/min (水圧)
 オリフィス φ20
 Ｃｖ 8
 操作方式 単動・複動式
 操作圧力 0.3～0.5MPa
 周囲温度 0～60℃
 接液部材質 ダイアフラム：PTFE   ボディ：PTFE
 輸出貿易管理令 該当
