薬液・純水用ドレンバルブ

KDシリーズ

　　　　　　　　　　　　【型式選定】　※特注品も作成致します。特別仕様の場合はお問合わせください。

KD①-②-③-④-⑤-⑥ 　（例：　KDB-50A-F-UA-PV-1）

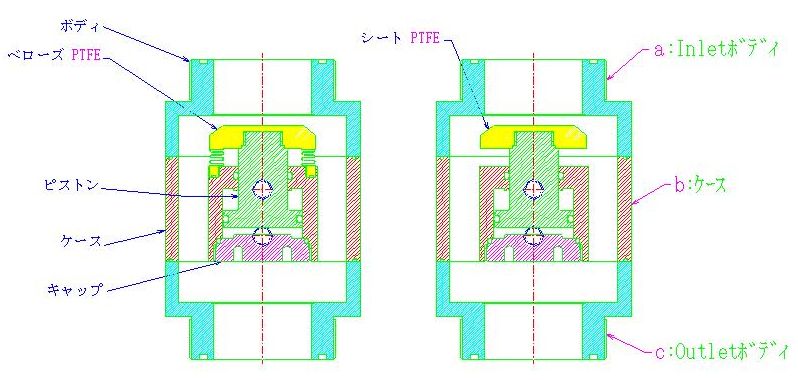

①機種形式 ④二次側接続方式
B  ベローズタイプ UA  PVCユニオン
S  シートタイプ UB  CPVCユニオン
F  フランジ
②バルブサイズ S  シールウェッジ
25A  25A  (1") 無表記  接続無し
40A  40A  (1 1/2")
50A  50A  (2") ⑤本体材質
65A  65A  (2 1/2") 　 a：Inletﾎﾞﾃﾞｨ b：ｹｰｽ c：Outletﾎﾞﾃﾞｨ
75A  75A  (3") P V PVC PVC PVC (or 無しの場合)
100A  100A  (4") C V CPVC CPVC CPVC(or 無しの場合)
P P PP PP PP  (or 無しの場合)
③一次側接続方式 T F PTFE CPVC PTFE(or 無しの場合)
UA  PVCユニオン H F PTFE CPVC CPVC(or 無しの場合)
UB  CPVCユニオン A F PTFE PTFE PTFE(or 無しの場合)
F  フランジ  　　※材質組合せの可否につきましては、お問合わせ下さい。
S  シールウェッジ
M70  Ｍ70ねじ込み ⑥Oリング 材質
1  FKM
2  EPDM
　　　　　　　　　　　　　　　　

                                 　　【仕様】　※全てのデータは弊社独自の実験データに基づいています。

　　　　　　　　        ※実験の使用条件（流体、配管、継手等）によって変動致します。参考値としてください。

　 25A 40A 50A 65A 75A 100A
 使用流体 薬液・純水
 流体温度 PVC:10～40℃ / CPVC:10～80℃
P P:10～80℃ / PTFE:10～80℃
 使用圧力範囲 0～0.01MPa
 IN→OUT
 操作方式 複動式
 操作圧力 0.3～0.5MPa
 雰囲気温度 0～40℃
 オリフィス φ25 φ40 φ50 φ65 φ75 φ100
