溶接チューブ

【型式選定】　※三次元形状、異形等の作製も承ります。

　　　　　　　　※溶着継手タイプも承ります。

①②-③×④×⑤　　(例：　WT1/2-300×300×300)

①形状 ②チューブサイズ
WＬ Ｌ型形状 6 6×4
ＷＴ T型形状 10 10×8
WU Ｕ型形状 12 12×10
WZ Ｚ型形状 19 19×16
25 25×22
　チューブ長さ※ 1/4 1/4”×3.95
③ L1寸法　(㎜) 6.3 1/4”×4.35
④ L2寸法　(㎜) 3/8 3/8”×1/4”
⑤ L3寸法　(㎜) 1/2 1/2”×3/8”
※ご指定ください(⑤はU・Zのみご指定ください) 3/4 3/4”×5/8”
1 1”×7/8”

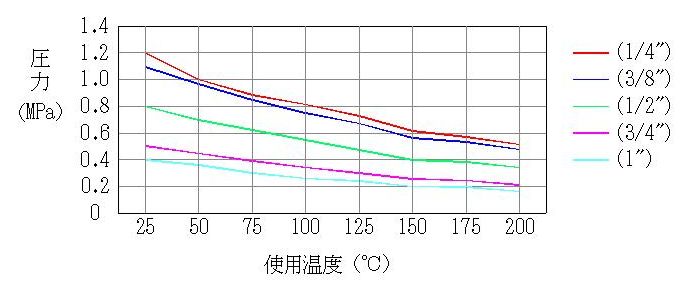

　　　　　　　　　　　　　　　【PFAﾁｭｰﾌﾞ使用温度の定格圧力】　※記載の温度は参考であり、保証値ではありません。
